Modelos de instalações para a sua casa.

Este tipo de instalações convém para tubos de cobre em rolo, tubos de pex, mas não convém para tubos com acessórios mecânicos

Qual que seja o tipo de instalação que você vai utilizar, pode-se inspirar destes modelos, mas aconselho fortemente a desenhar um diagrama que detalha pela mesma ocasião todos os componentes e acessórios para a sua instalação.

Instalações com distribuição (tipo polvo)

schema_pex pieuvre

Este tipo de instalações convém para tubos de cobre em rolo, tubos de pex, mas não convém para tubos com acessórios mecânicos.

Em comparação ao tipo de instalações bi-tubos, este sistema utiliza muitos mais tubos e menos acessórios. e naturalmente verdade mas quando as caixas de distribuição estão situadas dentro da peça ao pé dos pontos de agua a diferença pode somente ser mínima.

de toda a maneira as medida dos tubos não influi diretamente no custo, com o sistema de caixa de distribuição ganha nos acessório perde no comprimento dos tubos.

Instalações de tipo bi-tubos

SystemeTes

Aqui temos então o sistema de distribuição mais antigo, mais económico e mais eficaz, pela razões seguintes:

  • Sistema utilizado desde os princípios das canalizações de agua, ainda é hoje o sistema mais utilizado nas instalações publicas.
  • Mais económico em mão de obra e em material.
  • Pode ser utilizado por fora dos muros (como por dentro a condição de usar cobre soldado ou PPR).
  • Deve-se reduzir os diâmetros depois de ter alimentado cada instrumento sanitário ou de aquecimento.
  • Mais rápido a instalar
  • Possibilidade de instalar sem estragos os estragos mínimos.

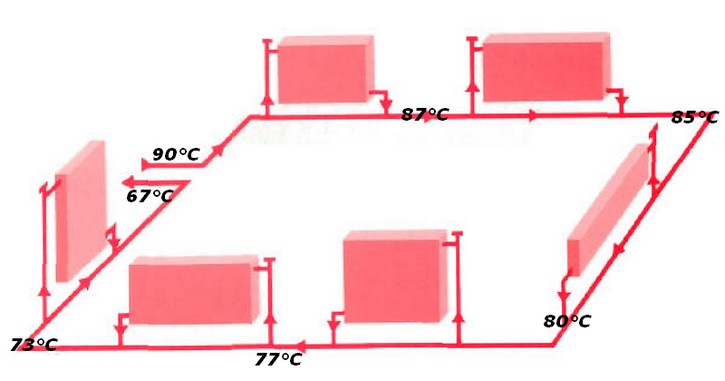

Instalações em mono-tubo para aquecimento central

boucle-de-Tiechelmann

Aqui apresentamos então um tipo de instalação que quase ninguém conhece que pode ser utilizada nos aquecimentos centrais, uma so condição a respeitar os tubos devem ser passados sempre mais baixos que o fundo dos radiadores.

Este tipo de de instalação também se chama circuito de Tiechelmann como os tubos estão sempre mais baixos que os radiadores a água sobe sob a força termodinâmica, eu já vi este sistema pessoalmente e fiquei impressionado como funciona à perfeição..Ver os desenhos de aquecimento central..
